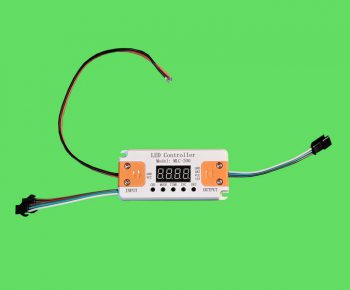

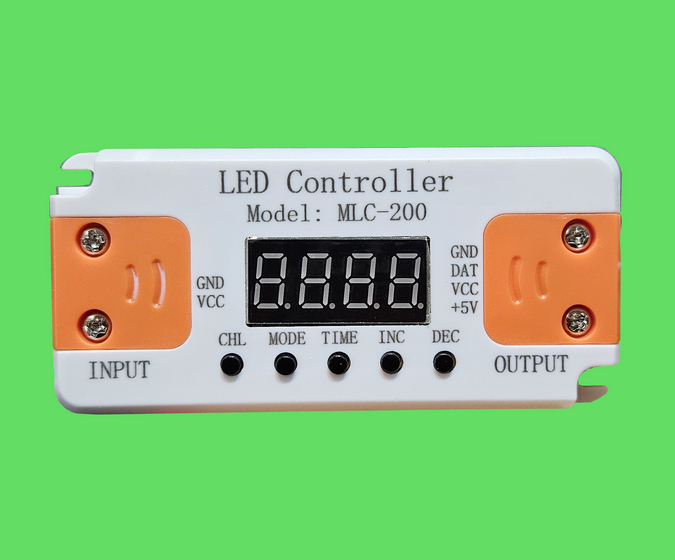

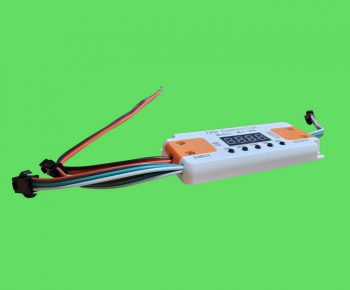

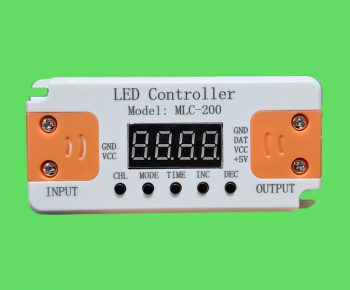

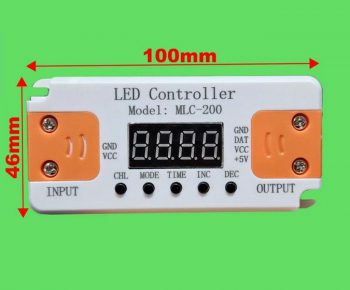

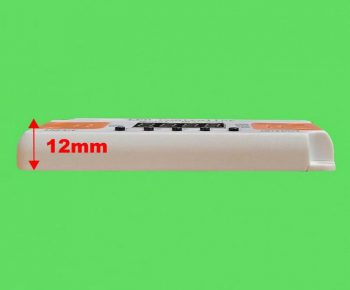

MLC-200 控制器

Code :	MC_LED_STC_031
Case Colour :	White
Wieght :	0.05kg

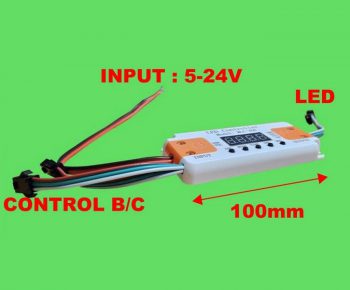

Voltage :	5-24V

電器特性：

工作電壓：5-24VDC

工作電流：≤2A

待機功率：≤0.5W

控制開關：b/c，5-24VDC



功能说明：

1、本控制系统适用于吊顶灯光控制，通过机械开关启动或关闭WS2811灯带输出追光流水灯；搭配单开关或双开关控制，两个开关对应流水方向相反。

2、输出像素（长度）可调，最大控制620像素（即620个WS2811芯片，像素数量对应灯带长度，12V-WS2811灯带最大支持31米，24V-WS2811灯带最大支持62米）。

3、内置4种工作模式，搭配全彩灯带可选17种颜色（搭配单色灯带对应亮度）。

4、流水变化速度快慢可调（范围：0.05-0.5秒）。

5、在设置参数时自动演示以方便预览效果，设置后自动保存参数。

6、具体工作电压依WS2811灯带工作电压而定，支持灯带电压：5/12/24VDC。



模式号：

1 – 流 水 灯（搭配1或2个开关，支持颜色1-17）
2 – 呼 吸 灯（搭配1或2个开关，支持颜色1-7）
3 – 全 亮   （搭配1或2个开关，支持颜色1-17）
4 – 全 亮   （搭配双控开关，支持颜色1-17）



颜色号： 搭配全彩灯带  搭配单色灯带

01 –             红 色         亮 度 33%
02 –             绿 色         亮 度 33%
03 –             蓝 色         亮 度 33%
04 –             青 色         亮 度 67%
05 –             紫 红         亮 度 67%
06 –             黄 色         亮 度 67%
07 –             冷 白         亮 度 100%
08 –             正 白         亮 度 76%
09 –             暖 白         亮 度 43%
10 –             橙 黄         亮 度 43%
11 –             黄 绿         亮 度 43%
12 –             粉 色         亮 度 60%
13 –             洋 红         亮 度 41%

14 –             冷 白         亮 度 80%
15 –             冷 白         亮 度 60%
16 –             冷 白         亮 度 40%
17 –             冷 白         亮 度 20%



参数设置：

1、设置像素数量：长按CHL达到2秒，待数码管闪烁，显示XXXX，点按INC/DEC设置输出像素数量，最小3，最大620；如果连接WS2811灯带，则灯带上亮的LED像素代表开通。



2、设置灯光模式：长按MODE达到2秒，待数码管闪烁，点按INC/DEC选择灯光模式编号（此项默认设置1）；如果连接了WS2811灯带，则灯带上演示选择模式的灯光效果。



3、设置灯光颜色（亮度）：长按MODE达到5秒，待数码管闪烁，显示b-XX，表示开关b启动灯带从头到尾输出灯光颜色XX，点按INC/DEC选择01-17；点按MODE，显示C-YY，表示开关C启动灯带从尾到头输出灯光颜色YY，点按INC/DEC选择01-17；如果连接了WS2811全彩灯带，则灯带上演示选择颜色的灯光效果。



4、设置流水速度：长按TIME达到2秒，待数码管闪烁，显示XXX，点按INC/DEC设置速度，最小0.05秒，最大0.5秒；如果连接了WS2811灯带，则灯带上演示所选择的流水变化快慢。



注意：

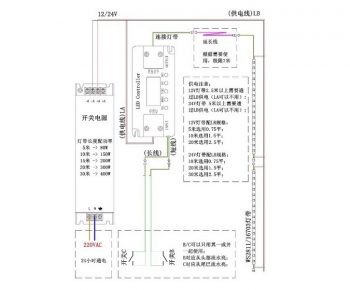

1、WS2811灯带需要头尾都供电，否则可能会出现头尾亮度偏差或偏色问题；给控制器供电需要与灯带电压一致，控制器连接灯带后可以直接从灯带获取电源而不需要另外供电。



2、搭配WS2811灯带或兼容灯带使用，比如1903/16703灯带都可以，一般照明使用单色灯带，装饰可以使用全彩灯带。



3、搭配WS2811单色灯带时，不同的颜色编号对应不同亮度，其中07是最高亮度。



4、搭配WS2811全彩灯带时，灯带两头流水可以设置不同颜色组合，比如开关b启动灯光颜色08-正白，开关C启动灯光颜色12-粉红；不同厂家生产的WS2811全彩灯带可能会有色差或RGB三基色顺序不同的现象。
